Screens inmeten: wat meet je precies?

Naast elkaar

De belangrijkste verschillen

Raammaat

Wat betekent de maat?

De breedte en hoogte van het raam of glas dat je beschrijft.

Waarvoor gebruik je die?

Voor een eerste indruk, met vermelding van je meetpunten; niet automatisch voor bestellen.

Sparingmaat

Wat betekent de maat?

De vrije opening tussen de bouwdelen waarop je meet.

Waarvoor gebruik je die?

Om te onderzoeken of plaatsing in de opening past; kap en geleiders gebruiken ruimte.

Totale systeemmaat

Wat betekent de maat?

De buitenmaat van de gekozen screenconstructie.

Waarvoor gebruik je die?

Voor ruimte en positionering rond het raam; laat vastleggen welke onderdelen in de maat zitten.

Definitieve bestelmaat

Wat betekent de maat?

De maat zoals de fabrikant die voor dit model voorschrijft.

Waarvoor gebruik je die?

Pas vastleggen na montagekeuze, obstakelcontrole en verwerking van productgebonden spelingen.

Meten voor montage in of op de dag

Bij plaatsing in de dag komt het systeem in een opening of nis. Dan bepalen de vrije ruimte en de vorm van die opening wat mogelijk is. Bij plaatsing op de dag ligt de bevestiging op een vlak rond de opening; dan tellen voldoende draagvlak, dekking en vrije ruimte rondom mee.

Teken op een schets waar kap en geleiders moeten komen. Gebruik daarna de inmeetinstructie van het gekozen model voor de bestelmaat: kapmaten, geleiderbreedtes en benodigde speling verschillen per systeem.

Wat kun je alvast veilig vastleggen?

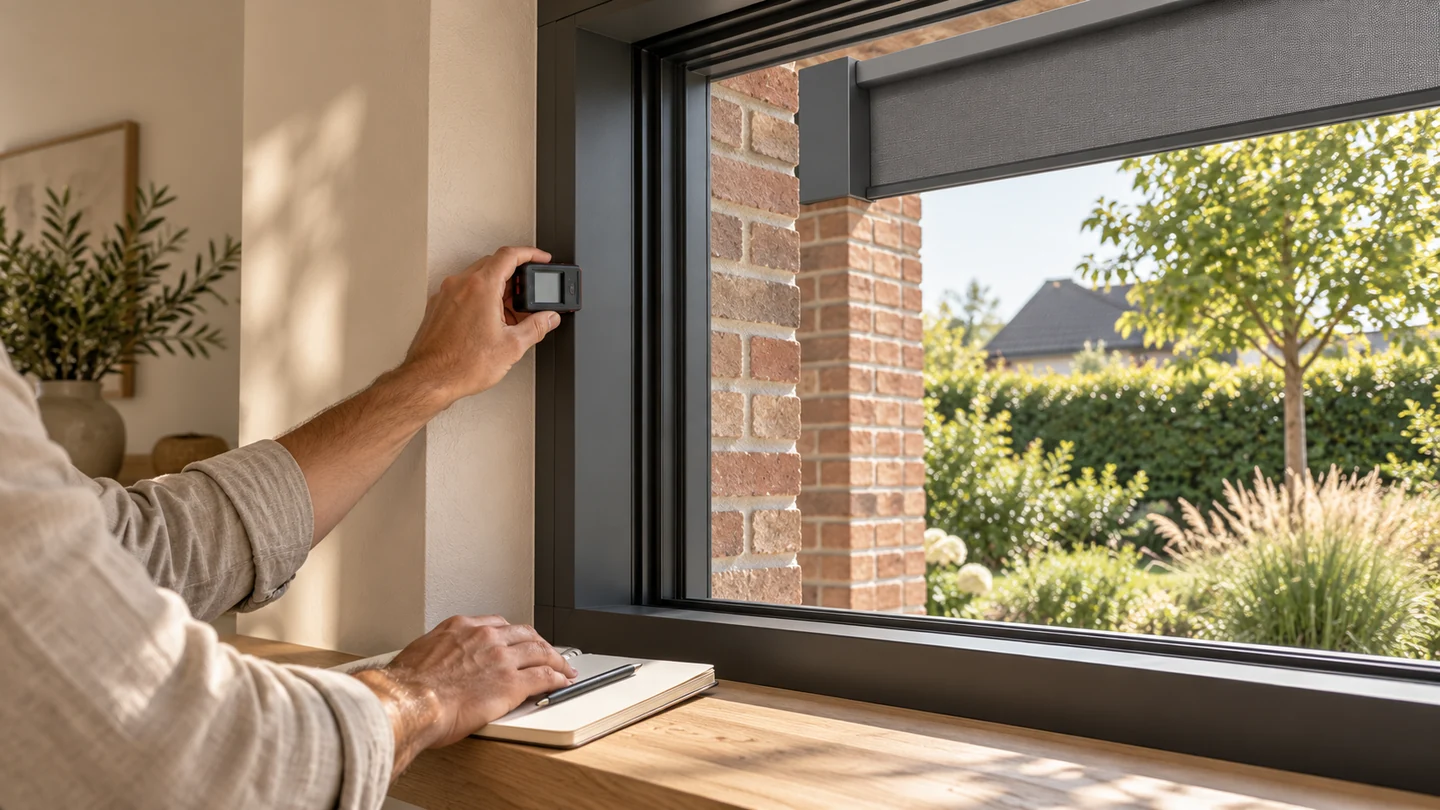

Begin met een overzicht vanaf een veilige, goed bereikbare plek. Maak een foto waarop het hele raam en de omliggende gevel zichtbaar zijn en detailfoto’s van mogelijke obstakels. Noteer bij iedere maat tussen welke punten je hebt gemeten en gebruik steeds dezelfde eenheid.

• Breedte op verschillende hoogten en hoogte op verschillende plaatsen, voor zover veilig bereikbaar.
• Zichtbare afwijkingen: scheeflopende opening, ongelijke dagkanten of verschillen tussen meetpunten.
• Ruimte boven het raam voor de kap en naast het raam voor geleiders en bevestiging.
• Raambeweging: draaiend deel, uitzetmechanisme, handgreep en de ruimte die ze gebruiken.
• Roosters, vensterbank, buitenkraan, verlichting, leidingen en andere onderdelen langs de doekloop.
• Mogelijke voeding of paneelplek en de toegang voor latere montage en onderhoud.

Verschillen de maten, bewaar ze dan allemaal en laat controleren hoe het systeem recht kan worden geplaatst. Neem niet zomaar de kleinste maat met een eigen aftrek. De juiste speling staat in de productinstructie.

Controleer beweging, niet alleen een stilstaand raam

Een kap en geleiders nemen ruimte in. Ook de onderlat kan uitsteken of op een plek komen waar een raamdeel langs moet. Een maat die op een foto past, kan daardoor in gebruik botsen met een openend raam.

Controleer in de systeemtekening hoe ver de onderlat uitsteekt en of die het draaiende raam raakt. Laat kap, geleiders en onderlat controleren met het raam in de standen die je wilt gebruiken.

Houd ventilatieroosters en noodzakelijke luchttoevoer in de afweging. Een screen mag niet op basis van een aanzicht worden beschouwd als een veilige voorziening voor ventileren of een vrij te gebruiken raamopening.

Wat doe je bij een scheef of krap raam?

Waarom raamoppervlak en zonrichting ook tellen

Voor de montage gaat meten over passend maken. Voor warmte gaat het daarnaast over hoeveel glas aan de zon wordt blootgesteld en wanneer. Noteer daarom bij een foto de zonrichting en de momenten van directe zon, plus overstekken of andere beschaduwing. Twee even grote ramen kunnen op een andere gevel een andere dagelijkse zonbelasting hebben.

De BSI · Publieke toelichting EN 14501:2021 verbindt de warmtelast via de ramen aan raamgrootte en de totale zonne-energietoetreding van glas met zonwering. Een voorlopige breedte en hoogte in de selector zijn daarom nog geen beoordeling van het zomercomfort. Gebruik ze voor je samenstelling en bewaar je notities over zon en ruimte voor het advies over warmtewering.

Leg vast wie de bestelmaat bevestigt

Spreek af wie de situatie opneemt, het systeem kiest en de definitieve maat aftekent. Laat ook vastleggen of een maat inclusief kap en geleiders is, welke eenheid geldt en welk model en welke montagewijze erbij horen. Zo voorkomt een goed leesbare maatnotitie een onduidelijke bestelling.

Wie die taken uitvoert, hangt samen met zelf monteren of laten plaatsen. Bewaar bij meerdere ramen per raam een eigen foto en maatnotitie; meet ieder raam apart, ook als de gevel symmetrisch lijkt.

De Luwento-selector accepteert voorlopige maten in centimeters voor het verkennen van opties en de richtprijs. Dat maakt de invoer nog geen gecontroleerde bestelmaat. Bevestig de exacte uitvoering voordat je een definitieve prijs of bestelling op die maten baseert.
